天華全程參與陜西省首個裝配整體式辦公樓項目
陜西建工新型建材有限公司辦公樓為陜西省首個采用裝配整體式框架結構建造的公建項目，目前，該項目已經順利完成三層預制框架柱、框架梁、疊合板和雙T板的安裝。
天華作為PC咨詢顧問和深化設計單位，全過程參與了該項目的設計、生產和施工，突顯天華集團對于裝配式建筑這一熱點領域的專業能力，助力城市發展更好，更快，更綠色。
1.項目概況
陜建新型建材辦公樓位于西咸新區秦漢工業園的陜西建筑產業基地，建設單位：陜西建工新型建材有限公司；主體建筑設計單位：陜西建工集團總公司建筑設計院；總承包單位：陜建八建集團；PC顧問及深化單位：天華集團。該項目作為陜西省首個采用裝配整體式框架結構+雙T板的辦公項目，在當?shù)仄鸬搅肆己玫氖痉缎?yīng)。
單體總面積為5400平方米，地上4層，局部2層，結構總高度15.55m。由抗震縫分為兩個結構單元，四層辦公部分，從首層柱即開始預制，主要預制構件有預制框架柱、預制框架梁、預制次梁、預制鋼筋桁架疊合板底板、預制空調板、預制樓梯和預制隔墻；二層裙房配套的大跨度會議室（單間面積390平方米），采用了15m跨的預制雙T板疊合板，疊合現澆層厚80mm。
?
?◥?產業基地全景
◥?首層預制柱、預制梁全景
?
2.技術特點
2.1平面布置
本工程按照模數化的設計理念對建筑平面進行了優化，遵循少規格多組合的原則。典型柱跨為7.5m，設計中同一規格梁、柱截面尺寸保持一致。所有框架柱（門頭除外）均為預制，平面上除樓電梯間、衛生間區域外，其余位置均采用預制疊合梁板。
?
?

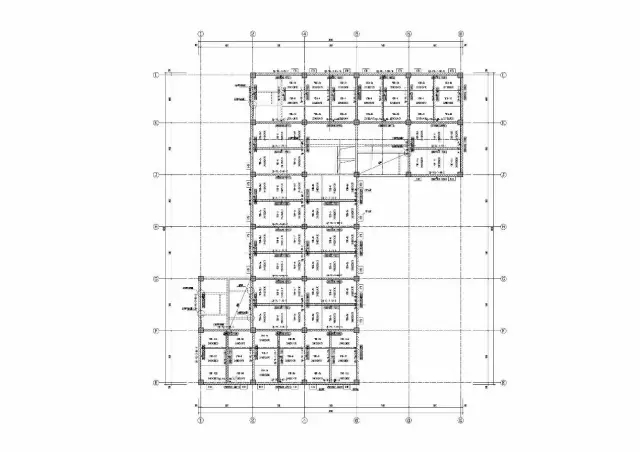

◥?典型樓層預制構件布置圖
?
2.2節點設計
框架梁柱節點中，充分考慮底筋避讓和核心區箍筋安放順序，保證節點區域的順利施工。
?
◥?底筋避讓和箍筋安放
◥?中柱、邊柱梁柱節點核心區箍筋
?
預制主梁和預制次梁的連接采用牛擔板節點。
◥?牛擔板節點
?
2.3 預制疊合板做法
本工程采用預制鋼筋桁架疊合板，預制底板厚60mm，現澆疊合層80mm，板邊不出筋，采用密拼拼縫。
?
◥?預制疊合板底板
?
2.4 雙T板的應用
二層配套辦公中的大會議室，單間面積為390平方米，會議室樓面和屋頂層均采用了預制雙T板疊合板。每層布置9塊15m跨預應力雙T板，肋高和預應力筋數量按照會議室恒、活荷載單獨進行設計，單塊雙T板重約11.5t，現場采用汽車吊安裝。
?
?◥?15m跨預制雙T板
◥?雙T板端部橫肋
?
?3.BIM技術的應用
本項目采用了天華集團自主開發的三維BIM協作平臺進行構件深化設計，對構件、鋼筋、金屬件等進行碰撞檢查，并提前進行了預拼裝施工模擬，有效避免了施工過程中可能發生的安裝問題。
?
?◥?BIM模型效果圖
◥?預制構件布置效果圖
◥?預制構件深化界面

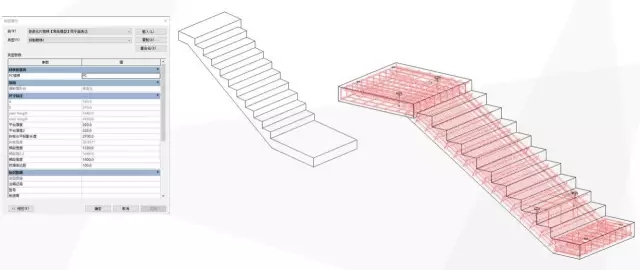

◥?預制樓梯深化界面
?
通過BIM模型導入3D打印機，選取個別構件進行了3D打印，直觀的展示了構件的形狀細節。
◥?預制雙T板3D模型(左）、預制樓梯3D模型?（右） ?
◥?含有預制梯板的樓梯間3D模型
?
在BIM模型的基礎上，進行預拼裝施工模擬。
?
?
?◥?疊合板吊裝
◥?節點現澆
◥?柱吊裝
?
?4.結語
本項目為陜西省首個預制裝配整體式框架結構，同時也是預制雙T板疊合板在辦公建筑中的首次應用。在項目實施過程中，業主方積極把控各個環節；設計方精心設計，在自主開發的三維BIM協作平臺上應用BIM技術進行構件深化，并充分應用BIM模型進行碰撞檢查和施工模擬，保證了項目順利進行；構件生產方工作做細做實，確保了構件產品順利生產；施工方充分重視，制定了專項施工方案，為構件安裝就位提供了高精度保障。
?
天華對于裝配式建筑的探索從未停歇，目前天華主編參編相關標準或圖集13項，主持裝配式建筑面積已超800萬平方米，56個項目全面覆蓋上海、深圳、合肥、重慶、南京、大連、西安、寧波、青島、無錫、蚌埠等城市。未來的天華將繼續專注城市建設領域?qū)I(yè)服務，為行業轉型升級、城市持續發展貢獻更多力量。
?
?
?◥?天華裝配式建筑設計及研發成果
?
作者：劉琛
